如何檢驗電感的一致性？
更新時間：2018-08-20
電感廠家檢驗電感一致性主要從兩個方面入手。
一是電感封裝尺寸一致，
二是電氣參數一致。而為了保證電感的一致性，在生產之前就應對電感材料的一致性進行檢驗。
通常電感廠家所用材料電感生產設備可以保證電感尺寸精度，因此電感封裝尺寸一致性不會存在什么問題。廠家檢測電感封裝尺寸一致只需要確定電感使用材料的尺寸以及生產工藝一致即可。
廠家檢驗的重點還在于電氣參數一致性檢驗。影響電感參數最重要的因素是磁芯的磁導率，導線，外殼對電感電氣參數一致性的影響極小。一般在生產之初，廠家會先檢驗磁芯磁導率是否一致，基本可以保證電感的一致性。
在生產完成之后，從上述的兩個方面再次進行成品檢驗。之前我們有說過，電感封裝尺寸的一致性較好，檢驗的重點一般是電感的L（電感值）和DCR（直流電阻）一致性是否良好。
電感一致性檢驗的方法是：廠家質檢員從成品中進行抽樣，注意樣品數量最低不得少于50個，大批量按照一定比例進行抽取，對樣本分別進行L和DCR檢驗，記錄測得值，然后進行對比計算。
計算差值R=最大值-最小值，R越小，說是電感一致性越好

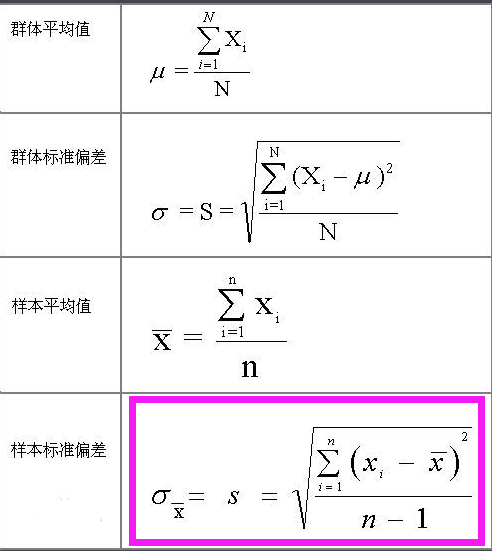

計算測量樣本方差σ，計算公式如下：
所得σ值越小，說明電感各項數據間偏差越小，電感一致性越好。
-
