在電路板中我們常用的磁珠的全稱為鐵氧體磁珠濾波器(另有一種是非晶合金磁性材料制作的磁珠)，外形和電感較為相似，主要功能是吸收電源、信號上的噪聲等干擾，是一種抗干擾元件，濾除高頻噪聲效果顯著。

無論是電感和電容消除干擾來說，電容只是為噪聲提供一個地阻抗路徑，而電感則是把噪聲反射回去，從本質上來說他們都沒有消除噪聲，只是改變了噪聲的傳播路徑。而磁珠則不同，在一定的頻率內它能反射噪聲，在一定的頻率內還能吸收噪聲轉化為熱能，從這一點來看，磁珠才是真正的消除了噪聲。

1、磁珠的等效電路

1.1、鐵氧體材料的特點

鐵氧體材料的特點是高頻損耗非常大，具有很高的導磁率，對較高頻率的電流會產生較大的衰減。對于抑制電磁干擾用的鐵氧體，最重要的性能參數為磁導率μ和飽和磁通密度Bs。它的等效電路為一個電感和一個電阻串聯，兩個元件的值都與磁珠的長度成比例。當導線穿過這種鐵氧體磁芯時，所構成的電感阻抗是隨著頻率的升高而增加。高頻電流在其中以熱量形式散發。

1.2、磁珠等效電路

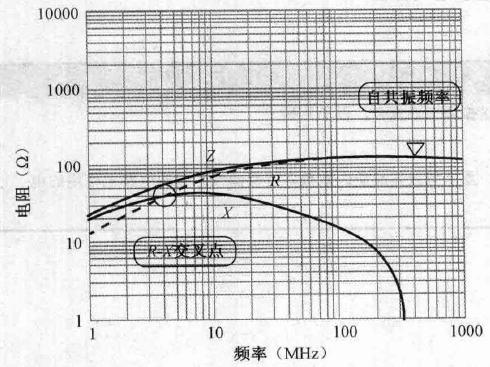

磁珠等效電路的電感部分以X表示，電阻成分以R表示。其整體特性是用R和X合成的阻抗Z的頻率特性來表示。



磁珠的阻抗Z，在低頻段由X起主導作用，體現出電感性，其功能是反射噪聲。在高頻段是R起主導作用，表現出電阻性，其作用是吸收噪聲并將噪聲轉化為熱量。證兩種功能的轉換點就是在曲線上R和X相等處。

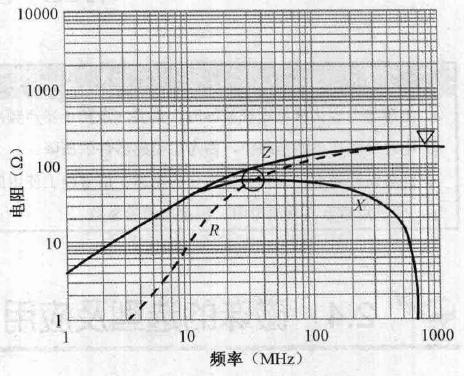

如上圖所示R、X交叉點便是功能的轉換點，轉換點以下體現出電感性，以上體現出電阻性。轉換點頻率越高其磁珠體現出電感性的頻帶越寬，對低頻的吸收能力越弱，對高頻的吸收能力越強；轉換點頻率越低其磁珠體現出電感性的頻帶越窄，對低頻的吸收能力越強，對高頻的吸收能力越弱。

2、在高速電路中如何選擇磁珠

磁珠的單位是歐姆，是按照它在某一頻率下產生的阻抗來標稱的。磁珠的數據參數表(DATASHEET）上，一般會提供頻率和阻抗的特性曲線圖，常以100MHz為標準，比如600R@100MHz，意思就是在100MHz頻率時磁珠的阻抗相當于600歐姆。

例如某磁珠參數為120Ω，25％，3A,1206，是指在頻率1OOMHz時，阻抗值為1200，允許誤差是：±25％，允許穿過的標稱最大電流為3A；1206是外形尺寸，EIAl206(英制：英寸)等同于JIS／IEC3216(國際單位制：毫米)，即長3.2mm、寬1.6mm。磁環和磁珠對高頻成分起吸收作用，也稱為吸收濾波器。

2.1、在高速電路中的選型

在磁珠選型時，需仔細分析電路信號與噪聲所在的頻帶，所選擇的磁珠應滿足：電路噪聲的頻帶大于磁珠頻率的轉化點，以便于磁珠吸收噪聲而不是反射噪聲；電路信號的頻帶應處于轉換點以下，以防有效信號被磁珠衰減。

對于串聯磁珠的線路，磁珠轉換點頻率越低線路震蕩與波性失真就越小 ；反之越大。鐵氧體磁珠廣泛應用于印制電路板，如在印制板的電源線入口端套上磁珠(較大的磁環)，就可以濾除高頻干擾。鐵氧體磁環或磁珠專用于抑制信號線、電源線上的高頻干擾和尖峰干擾，它也具有吸收靜電放電脈沖干擾的能力。
2.2、磁珠在電源電路中的選型

磁珠的選型，還需要考慮額定電流、直流阻抗和諧振頻率等因素。與電感類似，在磁珠用于電源電路濾波時，其工作電流不能大于磁珠的額定電流。當工作電流大于磁珠的額定電流時，將會對磁珠本身產生不利影響，使其損壞。

磁珠本身還有直流阻抗，在電源電路較大時，還應注意直流阻抗。另外，還應考慮其諧振頻率，當工作頻率高于諧振頻率時，磁珠表現為電容性，阻抗迅速減小。
