鉭電容正負極識別
更新時間：2020-04-24
下面我們就用圖文的方式來詳細介紹直插鉭電容正負極和貼片鉭電容正負極識別方法：
目錄：
一、貼片鉭電容正負極識別
1、AVX貼片鉭電容正負極識別
2、KEMET貼片鉭電容正負極判斷
3、NEC貼片鉭電容正負極識別
二、直插鉭電容正負極識別
一、貼片鉭電容正負極識別
貼片鉭電容極性一般來說，有一橫線的那端是鉭電容的正極，另一邊是鉭電容的負極。詳細的不同品牌的貼片鉭電容正負極識別如下：
1、AVX貼片鉭電容正負極識別

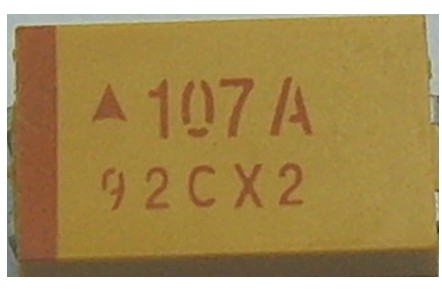

 上圖為AVX鉭電容樣式,其左邊有一道深顏色區域,表示為AVX鉭電容的正極所在位置 |
 上圖為AVX鉭電容負極腳位圖 |
 上圖為AVX鉭電容正極腳位圖 |

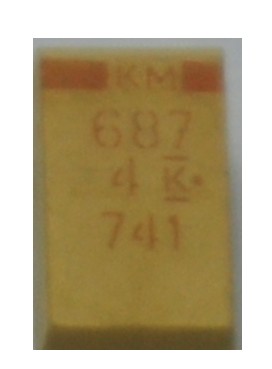

 上圖為KEMET鉭電容樣式圖,其頂部有一道深顏色區域,表示為KEMET鉭電容的正極所在位置 |
 上圖為KEMET鉭電容腳位圖 |
 上圖為NEC鉭電容,其左邊有一道深顏色區域,表示為NEC鉭電容的正極所在位置 |
  上圖為NEC鉭電容正負極腳位圖,NEC鉭電容的正負極腳位是一樣的,他有兩種體現方式 |
直插鉭電容長的腿是正極，短的腿是負極如下圖所示。
