鉭電容規格
更新時間：2015-01-05
1、TAJ系列標準型鉭電容規格
TAJ標準系列A型鉭電容規格目錄
TAJ標準系列B型鉭電容規格目錄
TAJ標準系列C型鉭電容規格目錄
TAJ標準系列D型鉭電容規格目錄
TAJ標準系列E型鉭電容規格目錄
TAJ標準系列V型鉭電容規格目錄
2、TPS低阻抗系列鉭電容規格
TPS低阻系列A型鉭電容規格目錄
TPS低阻系列B型鉭電容規格目錄
TPS低阻系列C型鉭電容規格目錄
TPS低阻系列D型鉭電容規格目錄
TPS低阻系列E型鉭電容規格目錄
TPS低阻系列F/R/S型鉭電容規格目錄
TPS低阻系列W型鉭電容規格目錄
TPS低阻系列X/Y型鉭電容規格目錄
3、TPM超低阻抗系列鉭電容規格
TPM超低阻抗系列鉭電容規格目錄
4、TAP系列插件鉭電容規格
TAP系列插件鉭電容規格目錄
二、KEMET貼片鉭電容規格
1、T491系列鉭電容規格目錄
2、KEMET T491系列B型鉭電容規格目錄
3、KEMET T491系列C型鉭電容規格目錄
4、KEMET T491系列D型鉭電容規格目錄
5、KEMET T491系列E型鉭電容規格目錄
6、KEMET T491系列R型鉭電容規格目錄
2、T495系列鉭電容規格
1、KEMET T495系列A型鉭電容規格目錄
2、KEMET T495系列B型鉭電容規格目錄
3、KEMET T495系列C型鉭電容規格目錄
4、KEMET T495系列D型鉭電容規格目錄
5、KEMET T495系列E型鉭電容規格目錄
6、KEMET T495系列X型鉭電容規格目錄
7、KEMET T495系列V型鉭電容規格目錄
3、T520系列鉭電容規格
2、KEMET T520系列B型鉭電容規格目錄
3、KEMET T520系列C型鉭電容規格目錄
4、KEMET T520系列D型鉭電容規格目錄
5、KEMET T520系列L型鉭電容規格目錄
6、KEMET T520系列M型鉭電容規格目錄
7、KEMET T520系列T型鉭電容規格目錄
8、KEMET T520系列U型鉭電容規格目錄
9、KEMET T520系列V型鉭電容規格目錄
10、KEMET T520系列W型鉭電容規格目錄
11、KEMET T520系列X型鉭電容規格目錄
12、KEMET T520系列Y型鉭電容規格目錄
三、NEC貼片鉭電容規格
四、VISHAY貼片鉭電容規格
五、NICHICON貼片鉭電容規格

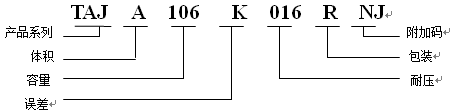

圖1 物料編碼規格說明
其中：TAJ→產品系列（普通） 注：TAJ、TRJ、TPS、TPM、TCJ
A是體積代碼，詳見表1
106是容量代碼，詳見表2
K是誤差代碼（K=±10％, M=±20％）
016是耐壓代碼，詳見表3
R指包裝（R=7” 卷式）
NJ是附加碼
表1 AVX貼片鉭電容規格代碼—體積對應表
| 代碼 | R | A | B | C | D | E | V | S | T | W | Y |
| 體積 | P型 | A型 | B型 | C型 | D型 | E型 | V型 | A薄 | B薄 | C薄 | D薄 |
| 代碼 | 104 | 224 | 334 | 474 | 684 | 105 | 155 | 225 | 335 | 475 | 685 |
| 容量 | 0.1 | 0.22 | 0.33 | 0.47 | 0.68 | 1 | 1.5 | 2.2 | 3.3 | 4.7 | 6.8 |
| 代碼 | 106 | 156 | 226 | 336 | 476 | 686 | 107 | 227 | 337 | 477 | 687 |
| 容量 | 10 | 15 | 22 | 33 | 47 | 68 | 100 | 220 | 330 | 470 | 680 |
| 代碼 | 002 | 004 | 006 | 010 | 016 | 020 | 025 | 035 | 050 |
| 耐壓 | 2.5V | 4V | 6.3V | 10V | 16V | 20V | 25V | 35V | 50V |
表4 AVX貼片鉭電容規格體積—數量（Pcs）對應表
| 體積 | P型 | A型 | B型 | C型 | D型 | E型 | V型 | A薄 | B薄 | C薄 | D薄 |
| 數量 | 2500 | 2000 | 2000 | 500 | 500 | 400 | 400 | 2500 | 2500 | 1000 | 1000 |
3.4、表5 代碼—年份轉換表
| 代碼 | M | N | P | R | S | T | U | V | W | X |
| 年份 | 2000 | 2001 | 2002 | 2003 | 2004 | 2005 | 2006 | 2007 | 2008 | 2009 |
| 代碼 | ||||||||||
| 年份 | 2010 | 2011 | 2012 | 2013 | 2014 | 2015 | 2016 | 2017 | 2018 | 2019 |
表6 打字—耐壓對應表
| 打字 | e | G | J | A | C | D | E | V | T | G |
| 耐壓 | 2.5V | 4V | 6.3V | 10V | 16V | 20V | 25V | 35V | 50V | 4V |
