中間繼電器介紹
更新時間：2019-03-07
本文介紹什么是中間繼電器，中間繼電器的種類和作用，中間繼電器的接線圖和接線口訣等中間繼電器相關知識。
中間繼電器(intermediate relay)是一種繼電保護元件：用于繼電保護與自動控制系統中，以增加觸點的數量及容量。 它用于在控制電路中傳遞中間信號。中間繼電器的結構和原理與交流接觸器基本相同，與接觸器的主要區別在于：接觸器的主觸頭可以通過大電流，而中間繼電器的觸頭只能通過小電流。所以，它只能用于控制電路中。 它一般是沒有主觸點的，因?yàn)檫^載能力比較小。所以它用的全部都是輔助觸頭，數量比較多。新國標對中間繼電器的定義是K，老國標是KA。一般是直流電源供電。少數使用交流供電。
1、電磁型中間繼電器

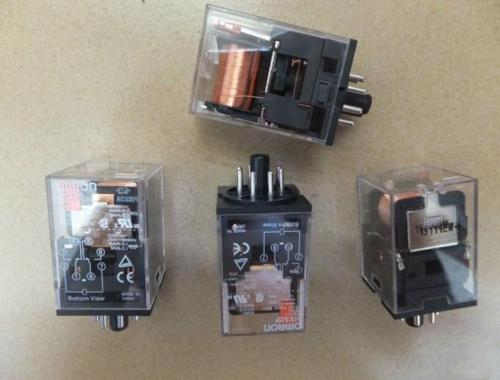

什么是中間繼電器？
中間繼電器的作用
1、隔離
控制系統的輸出信號與負載端電氣隔離；
2、轉換
比如控制系統輸出信號為DC24V，但負載使用AC220V供電，對于輸入，可逆；
3、“放大”
控制器輸出的信號的帶負載的能力往往有限，在mA或者數A的級別，如果有需要更大電流的負載，只能通過中間繼電器來轉換。

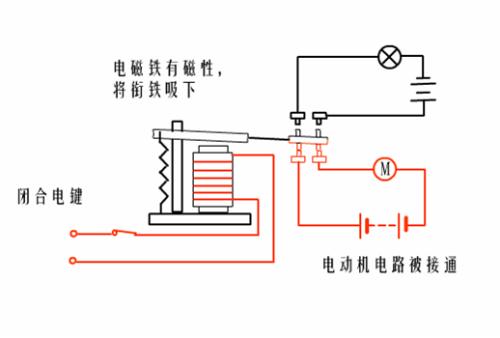

中間繼電器的工作原理
中間繼電器工作原理和交流接觸器一樣，都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。線圈通電，動鐵芯在電磁力作用下動作吸合，帶動動觸點動作，使常閉觸點分開，常開觸點閉合；線圈斷電，動鐵芯在彈簧的作用下帶動動觸點復位。
中間繼電器的分類
1、電磁型中間繼電器
當繼電器線圈施加激勵量等于或大于其動作值時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使觸點接通、斷開或切換被控制的電路。當繼電器的線圈被斷電或激勵量降低到小于其返回值時，銜鐵和接觸片返回到原來位置。
2、延時中間繼電器
延時中間繼電器分為通電延時（即上電延時）和斷電延時兩種，實際操作中也成為可調延時動作和可調延時返回；延時中間繼電器帶瞬動觸點，延時范圍一般為0.02-9.99S。
3、靜態中間繼電器
靜態中間繼電器，集成電路型，作為老式DZ-200系列電磁式中間繼電器的替代產品，其穩定性，動作速度均優于老式電磁繼電器；現多用于大型柜體的新建和改造項目中；其安裝方式分為板前和板后兩種形式，柜體開孔，則需采用板后安裝的方式。

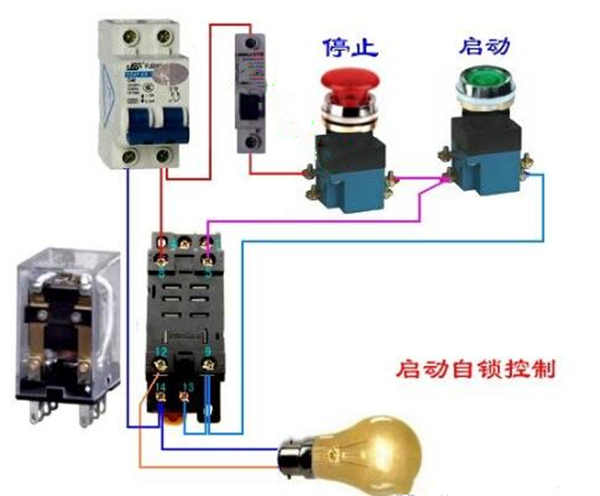

中間繼電器的接線圖
繼電器（Relay）通俗來說就是用小電流控制大電流。中間繼電器型號眾多，型號不同接線也不相同。由控制回路和負載回路組成在自動控制電路中，相當于自動開關。用于控制電路，保護電路，轉換電路。如上圖就是其中一種中間繼電器的接線圖。
