繼電器（英文名稱：relay）是一種電控制器件，其主要的工作原理為：主要用于低壓電路控制高壓電路，當輸入量（激勵量）的變化達到規定要求時，在電氣輸出電路中使被控量發生預定的階躍變化的一種電器。它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路）之間的互動關系。按繼電器的工作原理可以電磁繼電器、固體繼電器、溫度繼電器、舌簧繼電器、時間繼電器、高頻繼電器、極化繼電器、光繼電器、聲繼電器、熱繼電器、儀表式繼電器、霍爾效應繼電器、差動繼電器等幾種繼電器。我們分別來介紹以下幾種繼工作原理。

　　



電磁繼電器是利用輸入電路內電路在電磁鐵鐵芯與銜鐵間產生的吸力作用而工作的一種電氣繼電器。

電磁繼電器的工作原理是當線圈通電以后，鐵芯被磁化產生足夠大的電磁力，吸動銜鐵并帶動簧片，使動觸點和靜觸點閉合或分開，即原來閉合的觸點斷開，原來斷開的觸點閉合；當線圈斷電后，電磁吸力消失，銜鐵返回原來的位置，動觸點和靜觸點又恢復到原來閉合或分開的狀態。


固體繼電器指電子元件履行其功能而無機械運動構件的，輸入和輸出隔離的一種繼電器。

固態繼電器是一種全部由固態電子元件組成的新型無觸點開關器件，它利用電子元件（如開關三極管、雙向可控硅等半導體器件）的開關特性，可達到無觸點無火花地接通和斷開電路的目的，因此又被稱為“無觸點開關”。

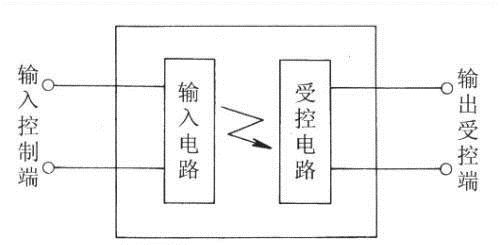

常用固態繼電器幾乎都是模塊化的四端有源器件，其中兩端為輸入控制端，另外兩端為輸出受控端，其基本構成如上圖所示。器件中多采用光電耦合器實現輸入與輸出之間的電氣隔離。輸出受控端利用開關三極管、雙向晶閘管等半導體器件的開關特性，實現無觸點、無火花地接通和斷開外接控制電路的目的。整個器件無可動部件及觸點，可實現相當于常用電磁繼電器一樣的功能。

溫度繼電器是當外界溫度達到給定值時而動作的繼電器。

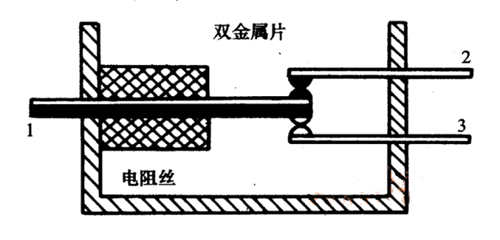

溫度繼電器的工作原理是將兩種熱膨脹系數相差懸殊的金屬或合金彼此牢固地復合在一起形成碟形雙金屬片,當溫度升高到一定值,雙金屬片就會由于下層金屬膨脹伸長大,上層金屬膨脹伸長小而產生向上彎曲的力,彎曲到一定程度便能帶動電觸點,實現接通或斷開負載電路的功能;溫度降低到一定值,雙金屬片逐漸恢復原狀,恢復到一定程度便反向帶動電觸點,實現斷開或接通負載電路的功能

舌簧繼電器是利用密封在管內，具有觸電簧片和銜鐵磁路雙重作用的舌簧動作來開，閉或轉換線路的繼電器

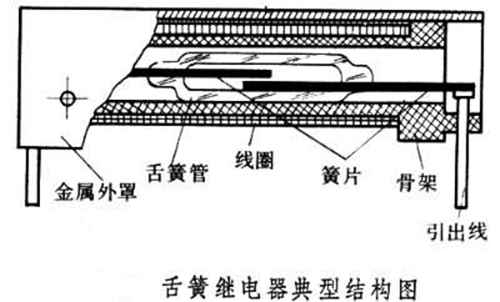

舌簧繼電器是一種具有密封觸點的電磁式繼電器，主要由干式舌簧片與勵磁線圈組成。干式舌簧片（觸點）是密封的，由鐵鎳合金做成，舌片的接觸部分通常鍍有貴重金屬（如金、銠、鈀等），接觸良好，具有優良的導電性能。觸點密封在充有氮氣等惰性氣體的玻璃管中，因而可有效地防止塵埃的污染，減少觸點的腐蝕，提高工作可靠性。當線圈通電后，管中兩舌簧片的自由端分別被磁化成N極和S極而相互吸引，從而接通被控電路。線圈斷電后，干簧片在本身的彈力作用下分開，將線路切斷。

時間繼電器是當加上或除去輸入信號時，輸出部分需延時或限時到規定時間才閉合或斷開其被控線路繼電器。
